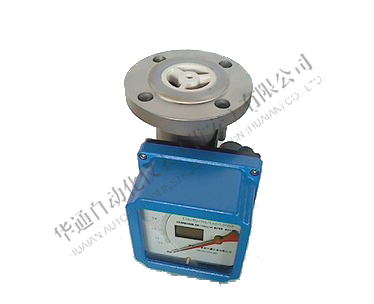

HT-LZD防腐型金属转子流量计
产品介绍原理 浮子在测量管中，随着流量的变化，将浮子向上移动在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的
详细资料浮子在测量管中，随着流量的变化，将浮子向上移动在某一位置浮子所受的浮力与浮子重力达到平衡。此时浮子与孔板（或锥管）间的流通环隙面积保持一定环隙面积与浮子的上升高度成正比，即浮子在测量管中上升的位置代表流量的大小，变化浮子的位置由内部磁铁传输到外部的指示器，使指示器正确地指示此时的流量值。这就使得指示器壳体不和测量管直接接触，因此，即使安装限位开关或变送器，仪表可用于高温，高压工作条件下。
特点
1、坚固的全金属结构设计型浮子流量计
2、采用独立mnodular概念设计的测量管指示器
3、可选择不锈钢、哈氏合金、钛材、PTFE材料测量材质
4、低压力损失设计
5、短行程、小型结构设计、仪表总高度250
6、磁性耦合结构确保数据传输、信号更加稳定
7、保温或伴热夹套
8、垂直、水平、各种安装方式更适合不同使用场合
技术参数
精度等级：1.0 1.5 2.0
压力损失：7kPa-70kPa
介质温度：标准型：﹣80℃-＋200℃：PTFE：﹣80℃－95℃ 高温型：最高可达400℃
介质粘度：DN15: <5mPa.s(F15.1-F15.3) <30mPa.s(F15.4-F15.8)
DN25: <250mPFa.s DN50-DN150: <300mPa.s
环境温度：液晶型－30℃－+85℃ 指针型－40℃－+120℃
连接形式：法兰型HG20592或用户指定
螺纹型DIN11851或用户指定
电缆接口：M20*1.5 1/2NPT
供电电源：标准型24VDC（10．8VDC－36VDC ）
交流型：220VAC (85－265VAC 50HZ)
电池型：3．6V@4AH镍氢电池
输 出：标准信号：二线制4~20mA
脉冲信号：最小间隔50MS
报警信号：上限或下限瞬时流量报警
液晶显示：瞬时流量显示数值范围：0－50000
累计流量显示数值范围：0－99999999
防护等级：IP65
防爆标志：本安型iaⅡCT6 隔爆型dⅡCT6
LZD流量范围
| 通经（mm） | 流量范围 | 压力损失kPa | |||
| 水L/h* | 空气M3/h* | 水 | 空气 | ||
| 常规型 | 防腐型 | 常规型，防腐型 | |||
| 15 | 2.5～25 | --- | 0.07～0.7 | 6.5 | 7.1 |
| 4.0～40 | 2.5～25 | 0.11～1.1 | 6.5 | 7.2 | |
| 6.3～63 | 4.0～40 | 0.18～1.8 | 6.6 | 7.3 | |
| 10～100 | 6.3～63 | 0.28～2.8 | 6.6 | 7.5 | |
| 16～160 | 10～100 | 0.40～4.0 | 6.8 | 8 | |
| 25～250 | 16～160 | 0.7～7.0 | 7.2 | 10.8 | |
| 40～400 | 25～250 | 1.0～10 | 8.6 | 10 | |
| 63～630 | 40～400 | 1.6～16.0 | 11.1 | 14 | |
| 25 | 100～1000 | 63～630 | 3～30 | 7 | 7.7 |
| 160～1600 | 100～1000 | 4.5～45 | 8 | 8.8 | |
| 250～2500 | 160～1600 | 7～70 | 10.8 | 12 | |
| 400～4000 | 250～2500 | 11～110 | 15.8 | 19 | |
| 40 | 500～5000 | --- | 12～120 | 10.8 | 9.8 |
| 600～6000 | ---- | 16～160 | 12.6 | 16.5 | |
| 50 | 630～6300 | 400～4000 | 18～180 | 8.1 | 8.6 |
| 1000～10000 | 630～6300 | 25～250 | 11 | 10.4 | |
| 1600～16000 | 1000～10000 | 40～400 | 17 | 15.5 | |
| 80 | 2500～25000 | 1600～16000 | 60～600 | 8.1 | 12.9 |
| 4000～40000 | 2500～25000 | 80～800 | 9.5 | 18.5 | |
| 100 | 6300～63000 | 4000～40000 | 100～1000 | 15 | 19.2 |
| 150 | 20000～100000 | --- | 600～3000 | 19.2 | 20.3 |
* 特殊流量可与我厂协商定制
LZD金属转子流量计选项参考
| LZD |
| |||||||
| 金 属 转 子 流 量 计 | DN15~150 |
| ||||||
| 公 称 通 径 | A | 下进上出 | ||||||
| B | 上进下出 | |||||||
| C | 侧进侧出 | |||||||
| D | 左进右出 | |||||||
| F | 右进左出 | |||||||
| 传 感 器 结 构 形 式 | R1 | 304 | ||||||
| R0 | 316 | |||||||
| RL | 316L | |||||||
| RP | PTFE | |||||||
| H | 哈氏合金 | |||||||
| Ti | 钛合金 | |||||||
| 浮 子 和 测 量 管 材 质 | M1 | 指针指示瞬时流量 | ||||||
| M2 | LCD液晶显示瞬时和累计流量，供电 | |||||||
| M4 | LCD+指针，输出4~20mA | |||||||
| M5 | 防爆设计，其它同M4 | |||||||
| 显 示 器 形 式 | Z | 阻尼型 | ||||||
| T | 夹套型 | |||||||
| H | 高温型 | |||||||
| Y | 高压型 | |||||||
| 传 感 器 附 件 功 能 | K1 | 上限报警 | ||||||
| K2 | 下限报警 | |||||||
| K12 | 上下限报警 | |||||||
| 指示器附件功能 | I | 本安型（ExiaIICT6) | ||||||
| D | 防爆型（ExdIICT6) | |||||||
| 防 爆 等 级 | 备注：定制吹扫装置时，请于我厂协商。 | |||||||
| 选项举例：LZD-50.A.R1.M4.H.K2.D | ||||||||
