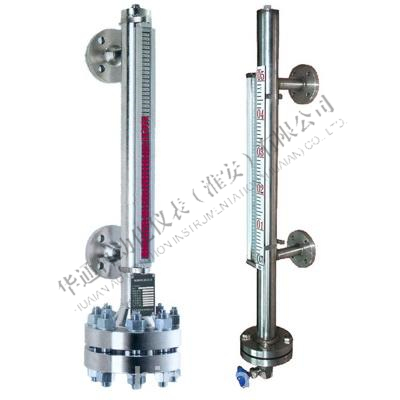

HT-UHZ-203侧装磁性液位计(高温,高压型)
侧装磁性液位计(高温,高压型)
产品介绍

结构原理    液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为

详细资料
结构原理

    液位计根据浮力原理和磁性耦合作用原理工作的。当被测容器中的液位升降时,液位计主导管中的浮子也随之升降,浮子内的永久磁钢通过磁耦合传递到现场指示器,驱动红、白翻柱翻转180°,当液位上升时,翻柱由白色转为红色,当液位下降时,翻柱由红色转为白色,指示器的红、白界位处为容器内介质液位的实际高度,从而实现液位的指示

技术参数

  • 量程范围:0--300~19000mm
  • 介质密度:0.5~2g/cm3
  • 介质粘度: ≤0.02Pa.S
  • 工作温度:-40~350℃
  • 压力等级:≤32MPa
  • 测量精度:≤±10mm
  • 安装方式:侧装式、顶装式、底装式
  • 防护等级:IP65
  • 防爆等级:ibⅡCT4(本安型)、dⅡBT3(隔爆型)
  • 传输方式:4~20mA 或 开关量
  • 接口法兰:PN4.5 DN25  HG20593(侧装式)

          PN1.0 DN100 HG20593(顶装式、底装式),可特殊定制
