产品特点:1、三通球阀具有四面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。2、 结构紧凑、启闭迅速、流道畅通、流体阻力小。开启和关闭只要旋转120°或135°便可转换任何流体方向。3、两通道呈120°或135°Y型角度,适合于反应釜放料等场合。4、球阀所配
![](/static/picture/xbt.png)
产品特点:
1、三通球阀具有四面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。
2、 结构紧凑、启闭迅速、流道畅通、流体阻力小。开启和关闭只要旋转120°或135°便可转换任何流体方向。
3、两通道呈120°或135°Y型角度,适合于反应釜放料等场合。
4、球阀所配执行器应按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。
1、三通球阀具有四面阀座的密封型式,法兰联接少,可靠性高,设计实现了轻量化。
2、 结构紧凑、启闭迅速、流道畅通、流体阻力小。开启和关闭只要旋转120°或135°便可转换任何流体方向。
3、两通道呈120°或135°Y型角度,适合于反应釜放料等场合。
4、球阀所配执行器应按作用式分单作用和双作用两种型式,单作用式的特点是一旦动力源发生故障时,球阀将处于控制系统要求的状态。

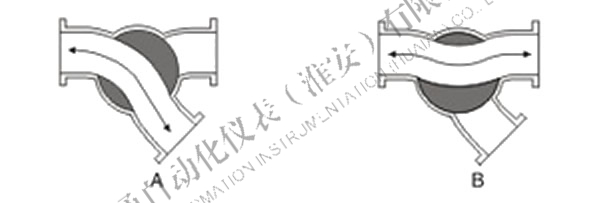

流向通道指示:
120°Y型三通球阀
135°Y型三通球阀
技术参数:
阀体
球芯形式:O型球体
公称通径:15-300mm
公称压力:PN10~PN40 ANSI 150Lb~300Lb
连接形式:法兰式、对焊式
阀体材料:WCB,CF8,CF8M等
填 料:聚四氟乙烯PTFE、柔性石墨
阀内组件
阀芯形式:金属密封、软密封
阀球材料:304、316 、304L、316L等
阀座材料:PTFE、304、316等
填料材料:聚四氟乙烯PTFE、柔性石墨
执行机构
(1)气动执行器
型 号:6300活塞执行机构
行 程:120°或135°
供气压力:400~700kPa
气源接口:G1/8″、G1/4″、G3/8″、G1/2″
环境温度:-30~+70℃
作用形式:单作用、双作用
(2)电动执行器
型 号:6200系列电动执行器
电 压:220V、380V
环境温度:-30-+70℃
性能
泄 漏 量:金属密封:符合ANSI B16.104 IV级
非金属密封:符合ANSI B16.104 VI级
附件(根据要求配置)
空气过滤减压阀,手轮机构,限位开关,电磁阀、气控阀,保位阀等。
